一、產品介紹

CVC-EXZ800微震動周界入侵探測器,采用國際先進的聲波傳感原理,利用高靈敏壓電振動元件,同時偵測雙向振動信號, 提高偵測靈敏度比一般高出1倍, 再經過特別設計的濾波器,徹底防止打雷、鞭炮及汽車?yán)鹊雀蓴_因素,大大降低誤報現象。本產品適用于所有經過震動破壞的設備,如水泥墻、磚墻、玻璃、鋼板、及鐵板所制成的產品,簡而言之, 微震動探測器特殊的設計, 警報信號可由單一振動幅度達到一定程度,或在一定時間限制幅度內把多個不同大小的振動信號累積起來計算,未達一定幅度的微弱信號將他去除, 以減少誤報產生,只有強烈振動或是多次連續一定振幅的信號才會被震動探測器識別為有效信號,產生警報輸出。微震動探測器為了能判別不同材質的設備也設計了手動靈敏度調整,這樣就可針對不同環境來設定一個最佳工作環境來防止誤報而不降低靈敏度。微震動周界入侵探測器為防止人為破壞,特別設計了雙重防破,不論是打開外蓋, 或是移開震動偵測器都有防破壞設計來觸發警報防犯未然。 本探測器針對鐵制品特別設計了磁式固定,在鐵制設備上非常方便安裝,使用而不會破壞原有設備, 這是一個非常獨特的設計。微震動探測器也考慮了信號線的破壞防止 ,在外殼上可以套上金屬軟管來防止有心人士,以破壞信號線的方式達成侵入的作業,這也是一項非常獨特的設計。接點輸出, 可以與市面各種品牌的警報主機相容。微震動探測器體積小,安裝簡捷方便,性能穩定,靈敏度可調,使用范圍廣泛,如周界柵欄、院墻，玻璃......等安全防犯設備。

二、偵測范圍

表面材料：      混凝土   磚墻   鐵材   平板玻璃      木板

偵測半徑（M）    0.5     1.5     3          3.5              3

三、如何調整靈敏度

    將電路板R10 VR用小十字起子逆時鐘方向轉到底,此時靈敏度最小。第二步在將電路板上S1拔起來,用小十字起子將原先轉到最底的VR順時鐘方向轉到約中間位置,此時用撞擊器撞擊要檢測出的材料,假撞擊器撞擊后LED亮起約保持2秒,可能就是靈敏度工作點,再利用撞擊器反覆測試求得最佳靈敏度工作點,確定后再插回S1。

四、如何接線

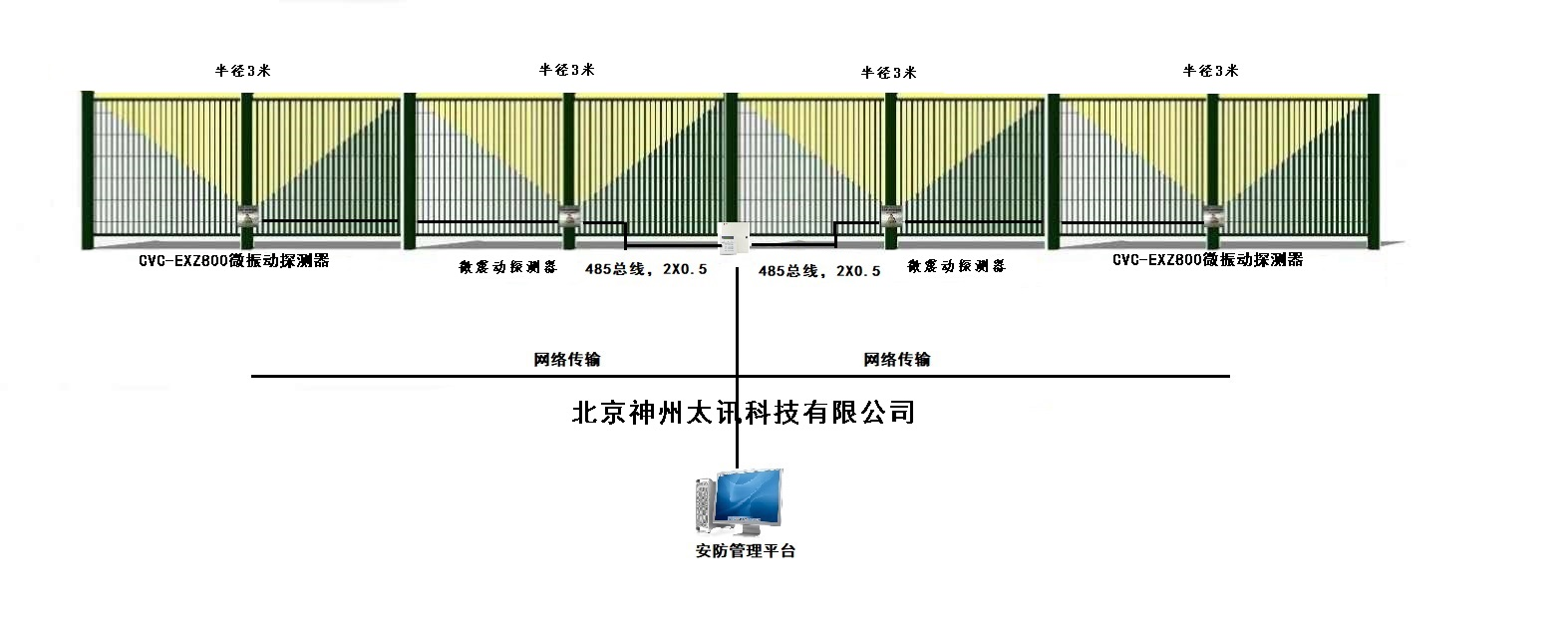

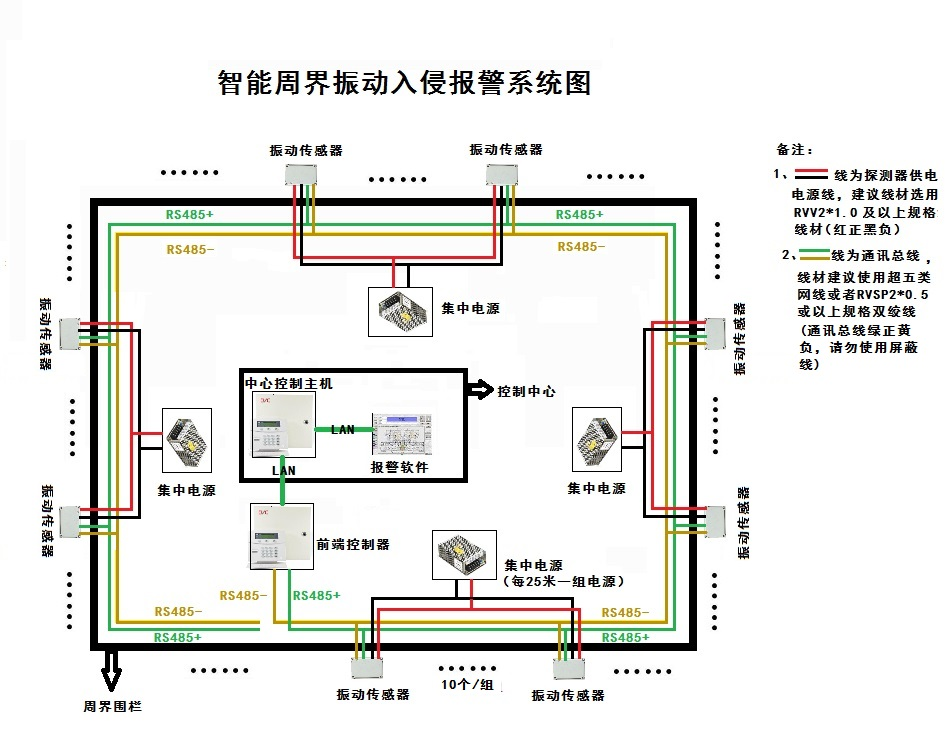

    周界入侵微震動探測器用歐規5mm的端子, 所配線是要特別注意鎖緊端子, 用手試?yán)€材是否有被鎖緊, 以防止線材脫落造成故障或誤報原因。微震動探測器一般使用電壓為12V有極性限制請注意+-請勿接錯。微震動探測器警報輸出C.NC.NO,請注意選擇警報主機的要求選擇C.NC或C.NO。微震動探測器防拆保護特別設計,上蓋與底部各一個保護開關,兩個開關串聯成一個輸出接點,請?zhí)貏e注意。架構示意圖如下：

五、注意事項

1.安裝:請選擇合適的安裝位置,使微震動探測器在第一時間偵測到被保護區域的振動信號,安裝平面是磚面或水泥墻面,可在墻面鉆孔塞入塑膠塞子,再用自攻螺絲鎖緊,已達到最好的共振效果。

六、產品特點

◆微震動探測器CVC-EXZ800采用國際先進的聲波傳感原理，使用高靈敏度壓電振動元件，同時檢測高、低頻震動信號，使本產品靈

  敏度高出普通產品1倍；同時經過特殊設計的濾波技術，能更有效防止打雷、鞭炮及其他干擾因素的影響，大大降低誤報現象。

◆扛高壓設計，抗嚴寒和高溫，適應野外復雜環境安裝，穩定可靠，可識別風雨天氣和人為干擾破壞報警。

◆本產品適用于所有可能因敲、砸、鉆、撬等被破壞的設備，（如玻璃、鋼板、及鋼板所制造的設備）；專業為周界    柵欄墻體，

  彈藥庫墻體，博物館文物，玻璃破碎等振動的探測。

◆本產品靈敏度可手動調節，以針對不同材質的設備設定最佳工作狀態從而防止誤報發生。

◆本產品特別設計了雙重防破壞開關，開蓋、移動，探測器都會觸發報警，有效防止人為破壞。

◆本產品Ⅰ型為針對水泥墻體、磚墻體振動頻率特點設計；主要針對彈藥庫，槍械庫墻體震動報警設計。

◆本產品Ⅱ型為針對玻璃、鐵制設備震動頻率特點設計；且針對鐵制品特別設計了磁鐵式安裝方法；

◆本產品體積小，安裝簡捷方便，性能穩定， 采用接點輸出，可與市面各種品牌有線報警主機兼容

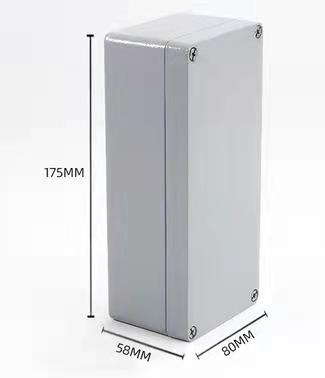

產品尺寸：
